粉末化學(xué)成分
| 元素 | Si | Fe | Cu | Mn | Mg |
| 含 量 ( wt% ) | 0.4-0.8 | ≤0.7 | 0.15-0.4 | ≤0.15 | 0.8-1.2 |
| 元素 | Zn | Cr | Ti | Al | |
| 含 量 ( wt% ) | ≤0.25 | 0.04-0.35 | ≤0.15 | Bal. |
粉末物理性能
| 粒度范圍 | 粒度分布 | 松裝密度 | 振實(shí)密度 | 安息角 | ||
| D10 | D50 | D90 | ||||
| 15-53μm | 15-25μm | 30-40 μm | 50-65 μm | ≥1.3g/cm3 | ≥1.5g/cm3 | ≤40° |
拉伸性能
| 狀態(tài) | 抗拉強(qiáng)度(MPa) | 屈服強(qiáng)度(MPa) | 斷后延伸率(%) |
| 打印態(tài) | ≥330 | ≥220 | ≥30 |
| 熱處理態(tài) | ≥420 | ≥370 | ≥14 |

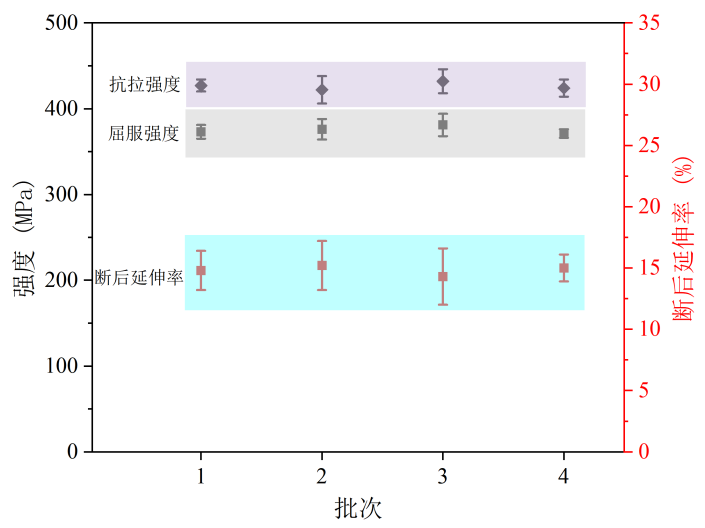

粉末形貌熱處理態(tài)樣品拉伸性能批次穩(wěn)定性

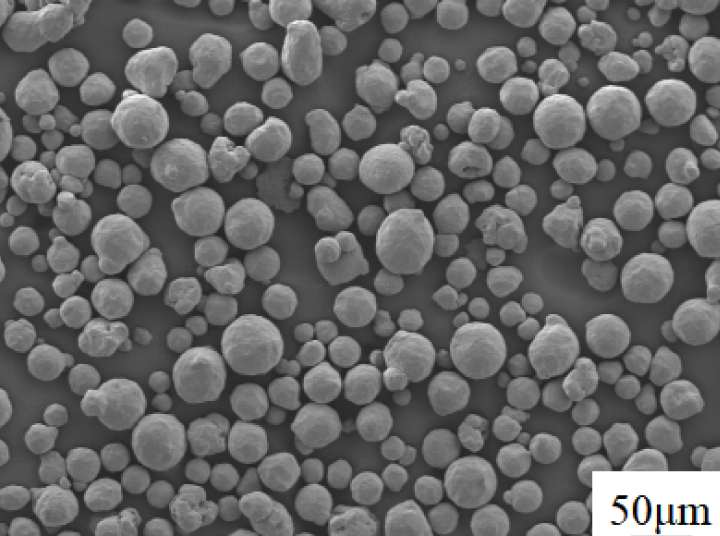

粉末形貌
提供CDN加速/云存儲(chǔ)服務(wù) 備案號(hào)：津ICP備2025040835號(hào)-1 下載申請(qǐng)表格
