粉末化學(xué)成分
| 元素 | Si | Fe | Cu | Mn | Mg |
| 含 量 ( wt% ) | ≤0.5 | ≤0.5 | 3.8-4.9 | 0.3-0.9 | 1.2-1.8 |
| 元素 | Zn | Cr | Ti | Al | |
| 含 量 ( wt% ) | ≤0.25 | ≤0.1 | ≤0.15 | Bal. |
粉末物理性能
| 粒度范圍 | 粒度分布 | 松裝密度 | 撮實(shí)密度 | 安息角 | ||
| D10 | D50 | D90 | ||||
| 15-53μm | 15-25μm | 30-40 μm | 50-65 μm | ≥1.3g/cm3 | ≥1.5g/cm3 | ≤40° |

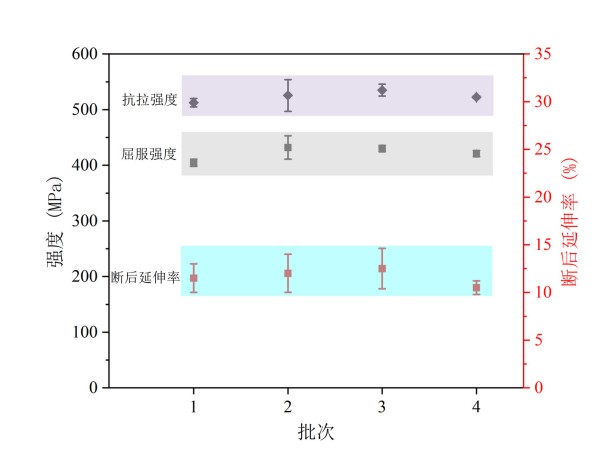

粉末形貌熱處理態(tài)樣品拉伸性能批次穩(wěn)定性

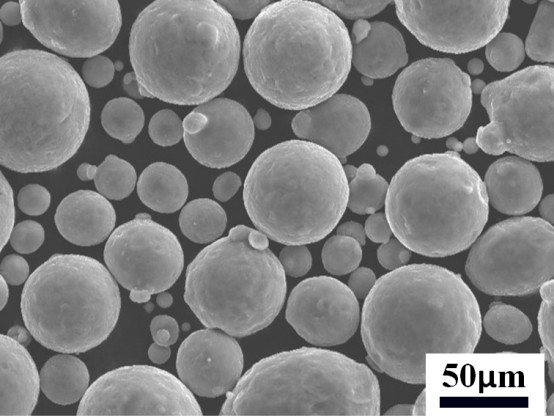

粉末形貌
拉伸性能
| 材料狀態(tài) | 試驗(yàn)溫度(°C) | 抗拉強(qiáng)度(MPa) | 屈服強(qiáng)度(MPa) | 斷后延伸率(%) |
| 打印態(tài) | 23 | 480-530 | 370-440 | 8-18 |
| 熱處理態(tài) | 23 | 490-550 | 380-460 | 8-14 |
| 125 | >490 | >420 | >15 | |
| 175 | >400 | >380 | >15 | |
| 200 | >310 | >270 | >15 | |
| 250 | >170 | >150 | >25 | |
| 300 | >100 | >70 | >30 |
硬度、沖擊性能、斷裂韌性
| 材料狀態(tài) | 試驗(yàn)溫度(℃) | 洛氏硬度(HVS) | 沖擊吸收能量(J) | 斷裂韌性KIC(MPa*m^0.5) |
| 熱處理態(tài) | 23 | >155 | >10 | >34 |

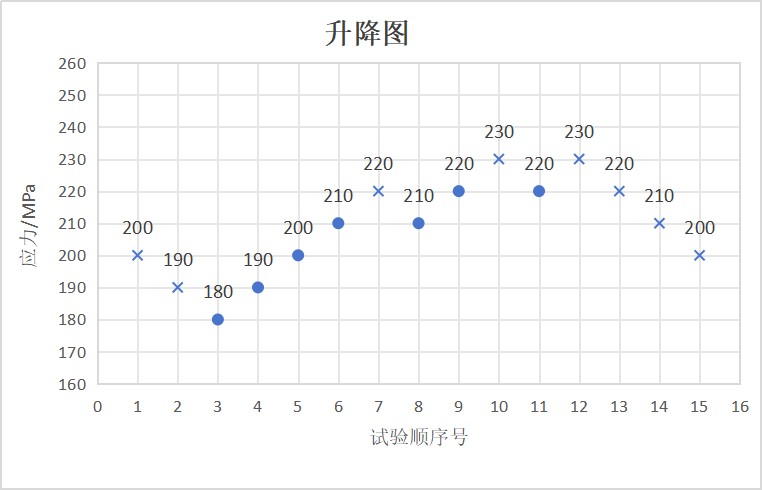

高周疲勞性能
| 材料狀態(tài) | 試驗(yàn)溫度(℃) | 疲勞極限(MPa) |
| 熱處理態(tài) | 23 | 209 |
| 試驗(yàn)條件 | ||
| HB 5287-1996，R=0.1，正弦波，Kt=1，頻率 100Hz 附近，終止周次 1 千萬(wàn)。 | ||
中性鹽霧試驗(yàn)
| 材料狀態(tài) | 試驗(yàn)溶液pH | 沉降鹽液pH | 箱內(nèi)溫度(℃) | 鹽霧沉降率(mL/(80cm2*h)) |
| 熱處理態(tài) | 6.67 | 6.74 | 35 | 1.71 |
| 測(cè)試時(shí)間(h) | 保護(hù)評(píng)級(jí)(Rp) | 外觀評(píng)級(jí)(Ra) | 測(cè)試結(jié)論 | |
| 336 | 10 | 10 | 試驗(yàn)后樣品表面無(wú)白色或者灰黑色腐蝕產(chǎn)物 | |
備注
1. 保護(hù)評(píng)級(jí)按基本破壞面積評(píng)定，外觀評(píng)級(jí)按照覆蓋層破壞面積評(píng)定；
306180-1試驗(yàn)前
306180-1試驗(yàn)后
按HB5830.12-86試驗(yàn)

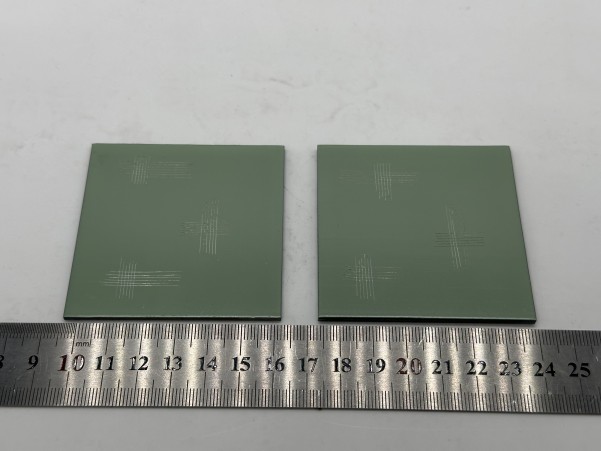

底漆結(jié)合力
| 材料狀態(tài) | 試驗(yàn)溫度（°C） | 底漆型號(hào) | 檢測(cè)方法 | 檢測(cè)結(jié)果 |
| 熱處理態(tài) | 23 | S06-0215 | GB/T 9286-2021 劃格法 | 0級(jí)（最優(yōu)） |
提供CDN加速/云存儲(chǔ)服務(wù) 備案號(hào)：津ICP備2025040835號(hào)-1 下載申請(qǐng)表格
