粉末化學(xué)成分
| 元素 | Si | Fe | Cu | Mn | Mg |
| 含 量 ( wt% ) | ≤0.4 | ≤0.5 | 1.2-2.0 | ≤0.3 | 2.1-2.9 |
| 元素 | Zn | Cr | Ti | Al | |
| 含 量 ( wt% ) | 5.1-6.1 | 0.18-0.28 | ≤0.2 | Bal. |
粉末物理性能
| 粒度范圍 | 粒度分布 | 松裝密度 | 振實密度 | 安息角 | ||
| D10 | D50 | D90 | ||||
| 15-53μm | 15-25μm | 30-40 μm | 50-65 μm | ≥1.3 g/cm3 | ≥1.5 g/cm3 | ≤40° |

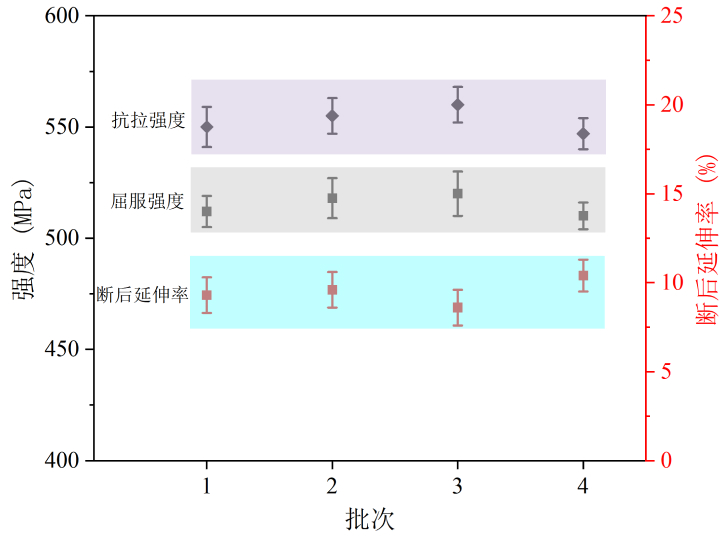

熱處理態(tài)樣品拉伸性能批次穩(wěn)定性

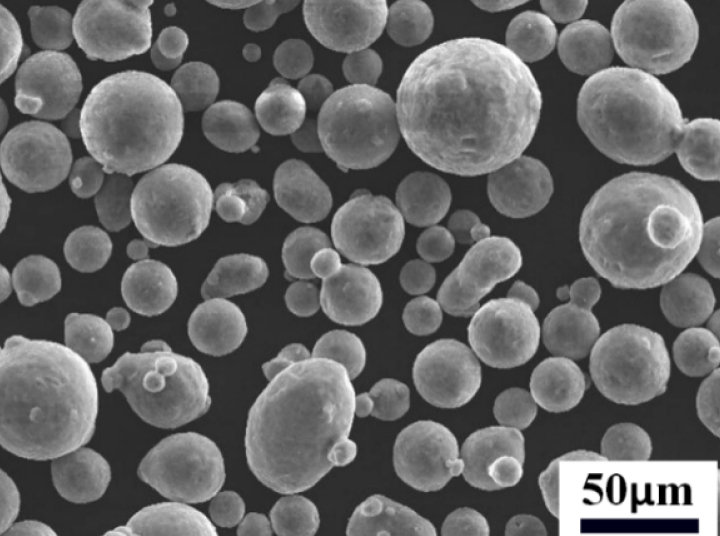

粉末形貌
拉伸性能
| 材料狀態(tài) | 試驗溫度(°C) | 抗拉強度(MPa) | 屈服強度(MPa) | 斷后延伸率(%) |
| 打印態(tài) | 23 | 470-500 | 430-470 | 14-18 |
| 熱處理態(tài) | 23 | 530-575 | 460-540 | 7-12 |
| 125 | >450 | >430 | >15 | |
| 175 | >330 | >230 | >50 | |
| 250 | >100 | >70 | >85 |
高周疲勞性能
| 材料狀態(tài) | 試驗溫度(°C) | 疲勞極限(MPa) | 試驗條件 |
| 熱處理態(tài) | 23 | 260 | HB 5287-1996，R=0.1，正弦波，Kt=1，頻率 100Hz 附近，終止周次 1 千萬。 |
提供CDN加速/云存儲服務(wù) 備案號：津ICP備2025040835號-1 下載申請表格
