粉末化學成分
|
元素 |
Ti |
Al |
V |
Mo |
Cr |
|
含量（wt%） |
Bal. |
3.2-5.5 |
3.2-5.5 |
2.3-4.6 |
1.7-3.3 |
|
元素 |
Fe |
Zr |
C |
|
|
|
含量（wt%） |
1.6-3.2 |
1.1-2.5 |
≤0.1 |
|
|
粉末物理性能
| 粒度范圍 | 粒度分布 | 松裝密度 | 振實密度 | 流動性 | ||
| D10 | D50 | D90 | ||||
| 15-53μm | 15-25μm | 30-40 μm | 50-65μm | >2.3 g/cm3 | >2.6 g/cm3 | <50s/50g |

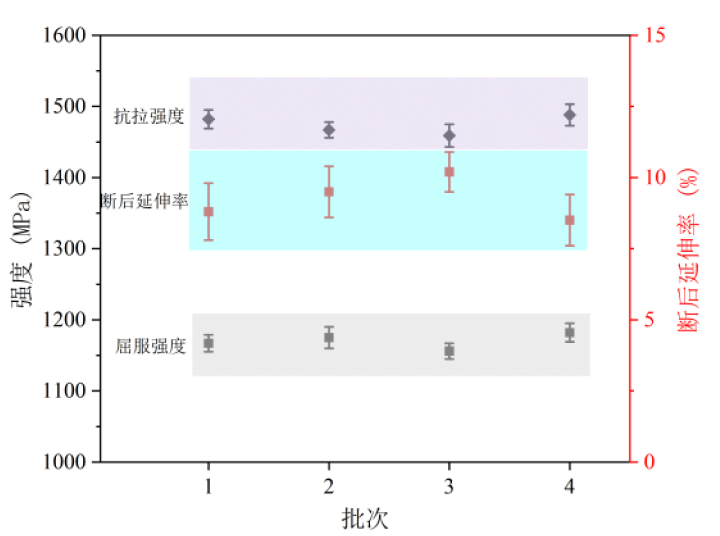

熱處理態(tài)樣品拉伸性能批次穩(wěn)定性

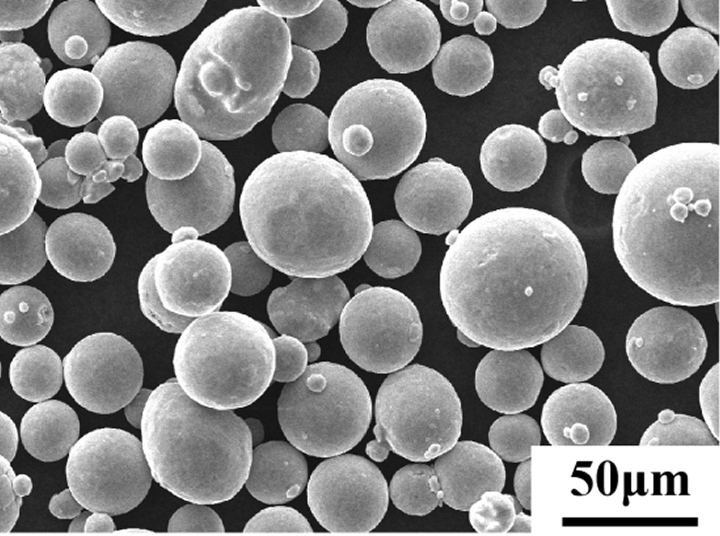

粉末形貌
拉伸性能
| 材料狀態(tài) | 試驗溫度(°C) | 抗拉強度(MPa) | 屈服強度(MPa) | 斷后延伸率(%) |
| 打印態(tài) | 23 | 1200~1300 | 800~900 | 12~15 |
| 熱處理態(tài) | 23 | 1350~1500 | 1000~1200 | 7~11 |
提供CDN加速/云存儲服務 備案號：津ICP備2025040835號-1 下載申請表格
