粉末化學(xué)成分
| 元素 | Si | Fe | Cu | Mn | Mg |
| 含量（wt%） | ≤0.4 | ≤0.5 | 1.4-2.3 | ≤0.3 | 2.4-3.2 |
| 元素 | Zn | Cr | Ti | Al | |
| 含量（wt%） | 6.1-7.2 | 0.15-0.30 | ≤0.2 | Bal. |
|
粉末物理性能
| 粒度范圍 | 粒度分布 | 松裝密度 | 振實密度 | 流動性 | ||
| D10 | D50 | D90 | ||||
| 15-53μm | 15-25μm | 30-40 μm | 50-65 μm | ≥1.3 g/cm3 | ≥1.5 g/cm3 | <100s /50g |

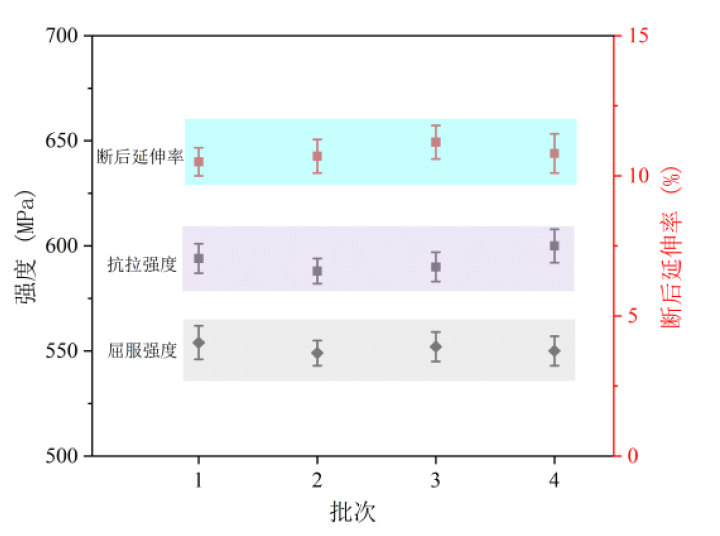

熱處理態(tài)樣品拉伸性能批次穩(wěn)定性

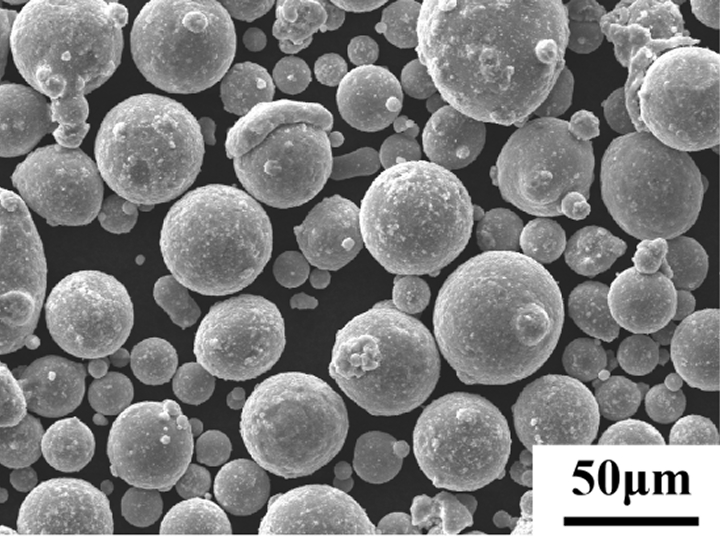

粉末形貌
拉伸性能
| 材料狀態(tài) | 試驗溫度(°C) | 抗拉強度(MPa) | 屈服強度(MPa) | 斷后延伸率(%) |
| 打印態(tài) | 23 | 490~530 | 450~500 | 12~20 |
| 熱處理態(tài) | 23 | 570~620 | 520~590 | 8~13 |
提供CDN加速/云存儲服務(wù) 備案號：津ICP備2025040835號-1 下載申請表格
